Funcionamiento e Ingenierías de las Termoeléctricas
Mantenimiento en las Termoeléctricas: El Corazón Térmico del Sistema Eléctrico
La ingeniería detrás de una planta termoeléctrica representa uno de los logros más significativos de la era industrial, fundamentándose en la conversión de energía térmica en energía mecánica y, finalmente, en energía eléctrica. Este proceso, aunque conceptualmente sencillo, requiere de una infraestructura compleja y una precisión milimétrica en sus ciclos termodinámicos. El principio básico se rige por el Ciclo de Rankine, un ciclo termodinámico que busca optimizar la eficiencia de una máquina térmica que utiliza un fluido de trabajo (generalmente agua) para generar movimiento.
Todo comienza en la unidad de combustión o caldera. En esta etapa, la ingeniería química y de materiales juega un rol crítico. Se introduce un combustible —que puede ser carbón, gas natural, biomasa o fueloil— el cual reacciona con el oxígeno en un proceso de combustión controlada. El calor liberado es transferido a través de una red de tuberías de alta resistencia térmica donde circula agua tratada. Es vital que el agua sea desmineralizada para evitar la corrosión y la formación de incrustaciones en el interior de los tubos, lo que reduciría drásticamente la transferencia de calor y pondría en riesgo la integridad estructural de la caldera. A medida que el agua absorbe energía, cambia de fase líquida a vapor saturado y, posteriormente, se sobrecalienta para alcanzar presiones y temperaturas extremadamente altas, a menudo superando los 500°C.
El vapor sobrecalentado es dirigido entonces hacia la turbina, el componente mecánico más sofisticado de la planta. La ingeniería de turbinas debe gestionar fuerzas centrífugas masivas y expansiones térmicas. El vapor a alta presión impacta contra los álabes (paletas) de la turbina, convirtiendo la entalpía del fluido en energía cinética rotacional. Este conjunto de álabes está diseñado con perfiles aerodinámicos avanzados para extraer el máximo trabajo posible del vapor a medida que este se expande y pierde presión. Generalmente, las plantas modernas utilizan una configuración de múltiples etapas: turbinas de alta, media y baja presión, lo que permite aprovechar el vapor en diferentes estados energéticos antes de que pierda su capacidad de realizar trabajo y mantenimiento en las Termoeléctricas.
La Transformación Electromagnética y el Ciclo de Enfriamiento

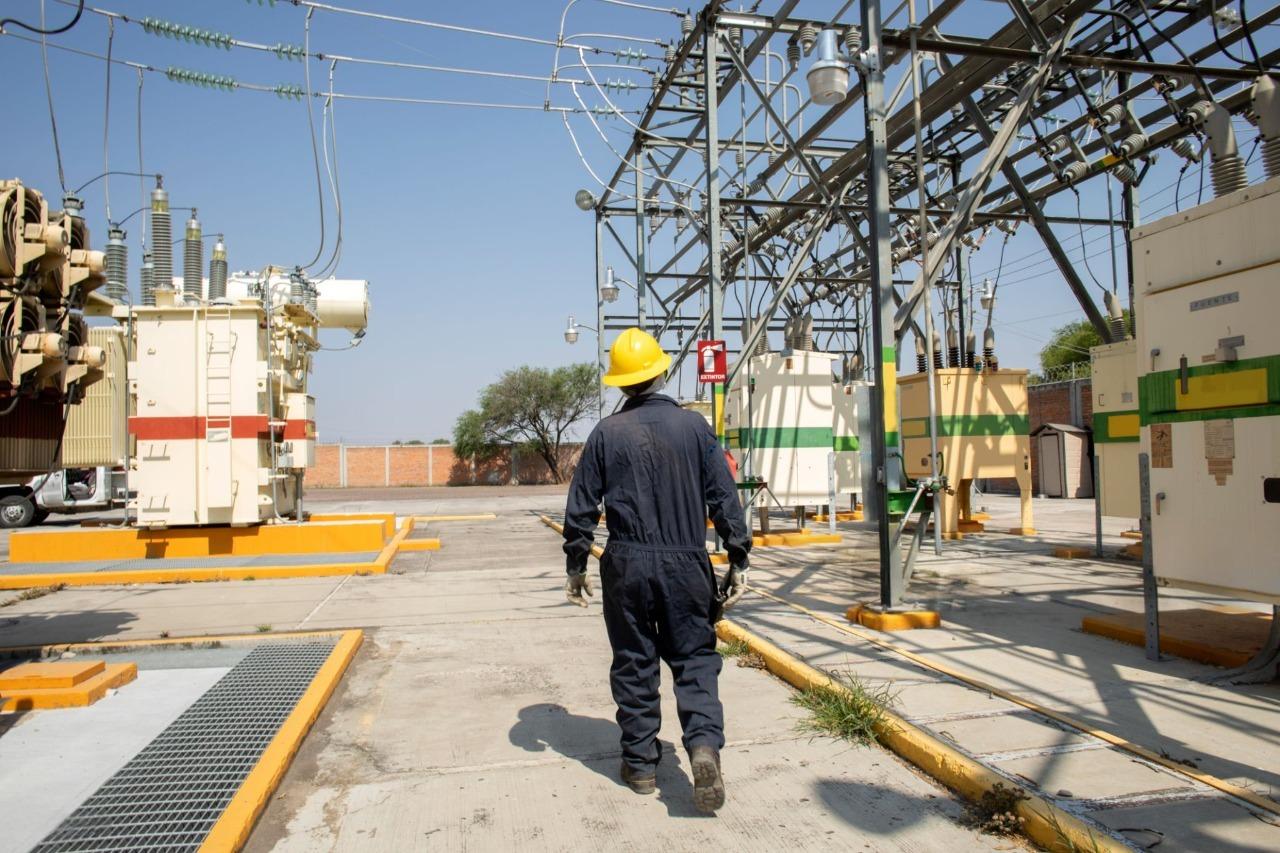

Una vez que el eje de la turbina gira a una velocidad constante —sincronizada con la frecuencia de la red eléctrica, típicamente 3000 o 3600 RPM—, esta energía mecánica se transmite al generador eléctrico. Aquí entramos en el dominio de la ingeniería eléctrica y el electromagnetismo. El generador consta de un rotor (electroimán) y un estator (bobinado fijo). Al girar el rotor dentro del estator, se induce un campo magnético variable que, según la Ley de Faraday, genera una corriente eléctrica alterna de alta intensidad. Este flujo de electrones se eleva mediante transformadores de potencia para reducir las pérdidas durante su transporte a través de las líneas de alta tensión que abastecen a ciudades e industrias.
Sin embargo, el ciclo no termina en la turbina. Para que el sistema sea continuo y eficiente, el vapor que sale de la turbina de baja presión debe volver a su estado líquido. Aquí interviene el condensador, un intercambiador de calor de grandes dimensiones donde el vapor entra en contacto indirecto con agua fría proveniente de una fuente externa (ríos, mares o torres de enfriamiento). La física de este paso es crucial: al condensar el vapor, se crea un vacío parcial a la salida de la turbina, lo que aumenta el diferencial de presión y, por ende, la eficiencia total del ciclo térmico. El agua condensada es succionada por bombas de alimentación de alta presión para ser reintroducida en la caldera, reiniciando el proceso en un sistema de circuito cerrado.
En la ingeniería contemporánea, el enfoque ha virado hacia la optimización y la reducción del impacto ambiental. Las centrales de Ciclo Combinado son el pináculo de esta evolución. En estas plantas, se utiliza una turbina de gas (similar al motor de un avión) para generar electricidad, y los gases de escape calientes, en lugar de ser liberados directamente a la atmósfera, se utilizan para calentar agua en una caldera de recuperación y mover una segunda turbina de vapor. Esta sinergia permite alcanzar eficiencias energéticas de hasta el 60%, superando con creces el 35-40% de las termoeléctricas convencionales.
Finalmente, la gestión de emisiones es un pilar fundamental de la ingeniería ambiental en estas instalaciones. Sistemas de filtrado de partículas, desulfuradores y catalizadores de reducción selectiva trabajan en conjunto para minimizar la liberación de óxidos de nitrógeno (NOx) y dióxido de azufre (SO2). El control automatizado mediante sistemas SCADA permite monitorear cada variable en tiempo real, garantizando que la producción de energía sea estable, segura y cumpla con los estándares internacionales de sostenibilidad en un mundo que demanda cada vez más potencia eléctrica.
Eficiencia Energética en Sistemas Termoeléctricos Industriales
La eficiencia energética en el ámbito termoeléctrico no es solo una meta operativa, sino una necesidad económica y ambiental en el complejo panorama energético actual. En sistemas industriales, mejorar la eficiencia significa maximizar la cantidad de electricidad o calor generado por cada unidad de combustible consumida, reduciendo así la intensidad de carbono y los costos operativos. Mientras que una planta convencional tiene una eficiencia de entre el 33% y el 40%, las innovaciones en ingeniería buscan romper estas barreras termodinámicas.
1. Optimización de Parámetros Supercríticos
Uno de los pilares fundamentales para elevar el rendimiento es el incremento de los parámetros del vapor. Las plantas industriales modernas utilizan tecnologías supercríticas y ultrasupercríticas. Al operar a presiones por encima del punto crítico del agua ($22.1 \text{ MPa}$), desaparece la distinción entre fase líquida y vapor. Esto permite una transferencia de calor mucho más eficaz en la caldera, elevando la eficiencia térmica del ciclo global por encima del 45%, lo que se traduce en un ahorro masivo de combustible a largo plazo.
2. Cogeneración: El Aprovechamiento del Calor Residual
En entornos industriales, la eficiencia se dispara mediante la Cogeneración (Combined Heat and Power – CHP). En una planta eléctrica estándar, el calor rechazado en el condensador suele desperdiciarse en la atmósfera o en cuerpos de agua. En la industria, este calor residual se recupera para alimentar procesos térmicos como:
Calefacción de distritos o naves industriales.
Procesos de secado, pasteurización o destilación.
Generación de frío mediante ciclos de absorción (trigeneración).
Gracias a este enfoque, la eficiencia global del sistema puede alcanzar niveles de hasta el 80%, convirtiendo a la planta termoeléctrica en un centro de gestión energética integral.
3. Estrategias Técnicas de Mejora Operativa
Para mantener la eficiencia en niveles óptimos, la ingeniería industrial aplica diversas estrategias sobre los componentes auxiliares:
Recuperación de gases de escape: Uso de economizadores que precalientan el agua de alimentación utilizando el calor que de otro modo saldría por la chimenea.
Control de aire en exceso: La implementación de sensores de $O_2$ y $CO$ permite ajustar la mezcla estequiométrica en la combustión, evitando que el exceso de aire enfríe la caldera innecesariamente.
Gestión de condensadores: El uso de sistemas de limpieza continua (como las esferas de goma elástica) evita el fouling o ensuciamiento de los tubos, garantizando que el vacío en la turbina sea el máximo posible.
4. Digitalización y Mantenimiento Predictivo
La eficiencia moderna depende hoy de la Industria 4.0. La integración de “Gemelos Digitales” y algoritmos de Inteligencia Artificial permite predecir degradaciones en la eficiencia antes de que ocurran. El análisis de datos en tiempo real puede identificar, por ejemplo, una pérdida de un 1% en la eficiencia de una turbina debido a la erosión de sus álabes, permitiendo una intervención programada que evita el sobreconsumo de combustible y garantiza la resiliencia del sistema eléctrico industrial.
