Instalaciones Eléctricas Industriales a Empresas
Fundamentos y Características de las Instalaciones Eléctricas Industriales
Introducción y Alcance
En el entorno empresarial e industrial moderno, la energía eléctrica representa la arteria vital de la producción y la operación diaria. Una instalación eléctrica industrial no es simplemente un conjunto de cables y enchufes de mayor tamaño; es un sistema complejo de ingeniería diseñado para recibir, transformar, regular y distribuir energía a gran escala de forma segura, continua y eficiente.
A diferencia de las instalaciones residenciales o comerciales ligeras, el diseño industrial debe soportar cargas variables, altas demandas de potencia (peak loads) y entornos ambientales severos (calor, humedad, polvo o agentes químicos).
Características Principales de las Instalaciones Industriales
1. Transformación de Alta y Media Tensión
Las plantas industriales suelen conectarse directamente a la red de media o alta tensión de la compañía suministradora. Requieren subestaciones eléctricas propias (transformadores secos o en aceite) para reducir el voltaje a niveles de distribución de maquinaria (ej. 480V, 440V o 220V trifásico).
2. Red de Distribución Robusta y Modular
- Acometidas y Centros de Control de Motores (CCM): Centralizan la distribución de fuerza hacia las líneas de producción.

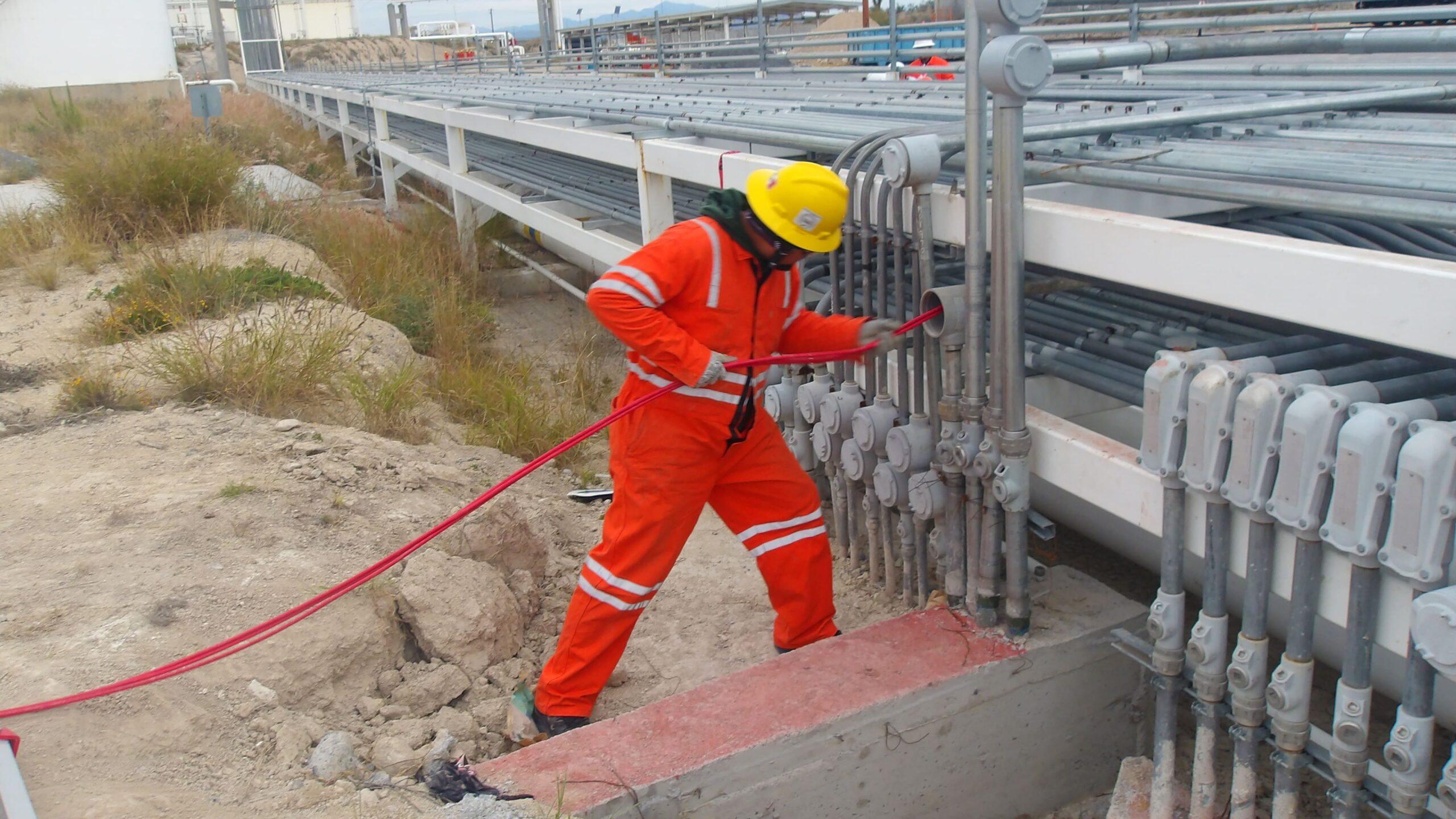

- Canalizaciones Pesadas: Uso de electroductos (busways), charolas portacables de aluminio o tubería conduit de acero galvanizado para proteger los conductores contra daños mecánicos y corrosión.
- Sistemas Trifásicos: Uso estándar de corriente trifásica para alimentar motores de alta potencia y optimizar el calibre de los conductores.
3. Sistemas de Protección y Puesta a Tierra Aislada
- Protecciones de Alta Capacidad: Interruptores electromagnéticos de caja moldeada, relés de sobrecorriente y fusibles de alta capacidad de ruptura (HRC).
- Malla de Tierra Física: Red de electrodos y conectores enterrados que garantizan que cualquier corriente de falla o descarga atmosférica se disipe de forma segura, protegiendo tanto la vida del personal como las tarjetas electrónicas sensibles.
4. Gestión de la Calidad de Energía
- Bancos de Capacitores: Diseñados para corregir el factor de potencia (mantenerlo cercano a 1) y evitar penalizaciones impositivas de las redes eléctricas.
- Filtros de Armónicos: Neutralizan las distorsiones generadas por variadores de frecuencia (VFD), rectificadores y cargas no lineales que podrían sobrecalentar conductores o dañar equipos.
5. Monitoreo y Automatización (SCADA/BMS)
Integración de medidores de energía inteligentes e interruptores con comunicación digital que permiten monitorear parámetros en tiempo real (consumo en kWh, voltaje, amperaje, armónicos) para automatizar maniobras y prever sobrecargas.
Beneficios Estratégicos y Económicos para las Empresas
Un sistema eléctrico industrial bien dimensionado y ejecutado no debe verse como un gasto, sino como una inversión estratégica con un alto retorno operativo y financiero.
Matriz de Impacto Operativo
Dimensión | Con Instalación Convencional/Deficiente | Con Instalación Industrial Optimizada |
Continuidad | Paros no programados por disparo de protecciones | Operación continua con redundancia |
Costos de Energía | Penalizaciones por bajo factor de potencia | Tarifas optimizadas y máxima eficiencia |
Mantenimiento | Correctivo frecuente (cambio de motores quemados) | Preventivo/Predictivo programado sin interrupciones |
Seguridad Laboral | Alto riesgo de arcos eléctricos e incendios | Cumplimiento estricto de normas de seguridad física |
Beneficios Clave para la Organización
1. Minimización de Tiempos Muertos (Zero Downtime)
En la manufactura, cada minuto de paro de línea se traduce en miles de dólares en pérdidas. Las instalaciones industriales modernas incorporan esquemas de redundancia (como doble acometida o transferencias automáticas con plantas de emergencia) que aseguran la continuidad operativa ante fallas externas.
2. Eficiencia Energética y Reducción de Costos
El sobredimensionamiento o subdimensionamiento de conductores genera pérdidas por calor (Efecto Joule). Un diseño técnico adecuado garantiza el calibre correcto de cableado, reduce las pérdidas térmicas y optimiza el consumo, disminuyendo directamente la factura de energía eléctrica.
3. Protección de Activos de Alto Valor
La maquinaria industrial (robots, CNC, prensas, líneas de embotellado) contiene componentes electrónicos altamente sensibles a variaciones de voltaje o picos de corriente. Un sistema eléctrico equilibrado y filtrado prolonga la vida útil de estos equipos y reduce significativamente los gastos en refacciones.
4. Seguridad e Higiene Ocupacional
Las instalaciones certificadas eliminan riesgos mortales asociados al choque eléctrico, electrocución o explosiones por arco eléctrico (Arc Flash). Esto reduce la prima de riesgo ante organismos de seguridad social y aseguradoras privadas.
Por Qué Contratar a Empresas Especializadas y con Experiencia
La ejecución o remodelación de un sistema eléctrico industrial conlleva riesgos significativos cuando se deja en manos de personal no calificado o contratistas sin la debida infraestructura.
Riesgo Operativo: Más del 60% de los incendios en instalaciones industriales tienen su origen en fallas eléctricas provocadas por malas conexiones, sobrecargas o falta de mantenimiento en tableros principales.
Razones Fundamentales para Exigir Experiencia Probada
1. Dominio y Cumplimiento Normativo Estricto
Las empresas con experiencia conocen a profundidad la normatividad nacional e internacional aplicable (como la NOM-001-SEDE en México, NFPA 70 / NEC en EE. UU., o normas IEC).
- Trámites y Certificaciones: Gestionan la aprobación ante las Unidades de Inspección de Instalaciones Eléctricas (UVIE) y Unidades de Verificación (UVER), paso obligatorio para la interconexión formal y la contratación del servicio de energía.
2. Ingeniería de Detalle y Estudios de Campo Especializados
Una empresa experimentada no realiza “estimaciones a ojo”. Utiliza software de simulación avanzada (como ETAP o SKM) para llevar a cabo:
- Estudio de Cortocircuito: Para determinar la capacidad de interrupción que deben tener los tableros.
- Estudio de Coordinación de Protecciones: Para garantizar que ante una falla en un motor, se dibuje el interruptor local y no se caiga toda la planta.
- Estudio de Arc Flash (Riesgo de Arco Eléctrico): Para determinar el Equipo de Protección Personal (EPP) que debe usar el personal de mantenimiento.
3. Garantía en Selección de Materiales y Calidad de Mano de Obra
El mercado industrial exige componentes probados bajo estándares severos. Las empresas líderes tienen alianzas con fabricantes reconocidos (Schneider Electric, ABB, Siemens, Eaton) y utilizan personal certificado en termofusión, ponchado de terminales de potencia y peinado de tableros, reduciendo puntos calientes (hot spots) por falso contacto.
4. Continuidad Mediante Planes de Mantenimiento Preventivo
La relación con una firma experimentada no termina al entregar la obra. Estas empresas ofrecen contratos de mantenimiento integrales que incluyen:
- Termografía Infrarroja: Diagnóstico visual de variaciones térmicas en tableros sin interrumpir la operación.
- Análisis de Aceite en Transformadores: Evaluación de rigidez dieléctrica y gases disueltos.
- Pruebas de Resistencia de Aislamiento (Megger): Verificación del estado de los cables de potencia.
La instalación eléctrica de una empresa es el cimiento silencioso sobre el cual descansa toda su capacidad productiva. Invertir en ingeniería eléctrica de alta calidad ejecutada por profesionales con trayectoria garantiza la seguridad de los trabajadores, la protección del capital en maquinaria y la rentabilidad operativa a largo plazo
